RFID智能垃圾桶管理系统解决方案

前言

系统概述

垃圾是人类日常生活和生产中产生的固体废弃物,由于排出量大,成分复杂多样,且具有污染性、资源性和社会性,需要无害化、资源化、减量化和社会化处理,如不能妥善处理,就会污染环境,影响环境卫生,浪费资源,破坏生产生活安全,破坏社会和谐。

原始的垃圾桶管理方式是本着谁使用谁管理的原则,将垃圾桶编号、归档后,分配给各部门进行看管、使用,并安排专人或轮流管理,责任到人。管理部不定期对各部门的管理状况进行抽查,监管中不能及时的发现问题,因管理不当导致垃圾桶损坏、丢失、乱倒、乱扔、无故更换垃圾桶位置等情况屡见不鲜,除了扣除相关责任人罚金外,没有找到一个有效的解决问题的办法。

凯泰科技基于RFID无线射频技术的垃圾回收、分类处理解决方案不仅管理垃圾回收过程,还能够识别垃圾桶位置。同时在压缩车安装了传感设备,通过压缩车传感器读取垃圾桶上的电子芯片,就能够在数字化平台上显示垃圾桶的位置信息,统计垃圾桶是否按时进行清运等信息化功能,加强了对垃圾清运工作的日常监管。

第二部分  系统设计

系统设计思路

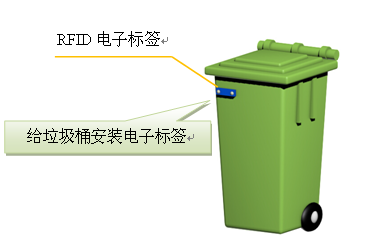

1.每一个垃圾桶装嵌智慧芯片——电子射频标签

每个垃圾桶上都有一张带有智能芯片的电子射频卡,环卫人员将装满各种废弃物的收集桶推到废弃物专用收集车旁等待分类和收运。



2.垃圾桶智能监管系统

为当地管理垃圾桶而专门设计的监管系统。作业工人在处理垃圾时,垃圾车上的车载识读器自动识别垃圾桶上的电子标签信息,采集到的信息直接通过网络回传到监管平台系统中,等待进一步分配工作。


3.可扩展功能:

垃圾桶废弃物收运车工作人员通过手持机实现车载称重计量、实时传输、数据比对等监管技术手段,实现智能化操作。

智能监管系统具体运作过程为:通过在废弃物专用收集桶上加装电子标签标示“身份”,并在废弃物专用收运车辆上加装自动称重、读卡、GPS、视频监控等信息集成设备,实现了收运过程中自动识别餐厨废弃物收集桶身份、读取数据、抓拍视频、定位路线等功能,为废弃物的产生、收集、运输及处置、利用等全过程监管提供可靠可信的数据和决策支持。

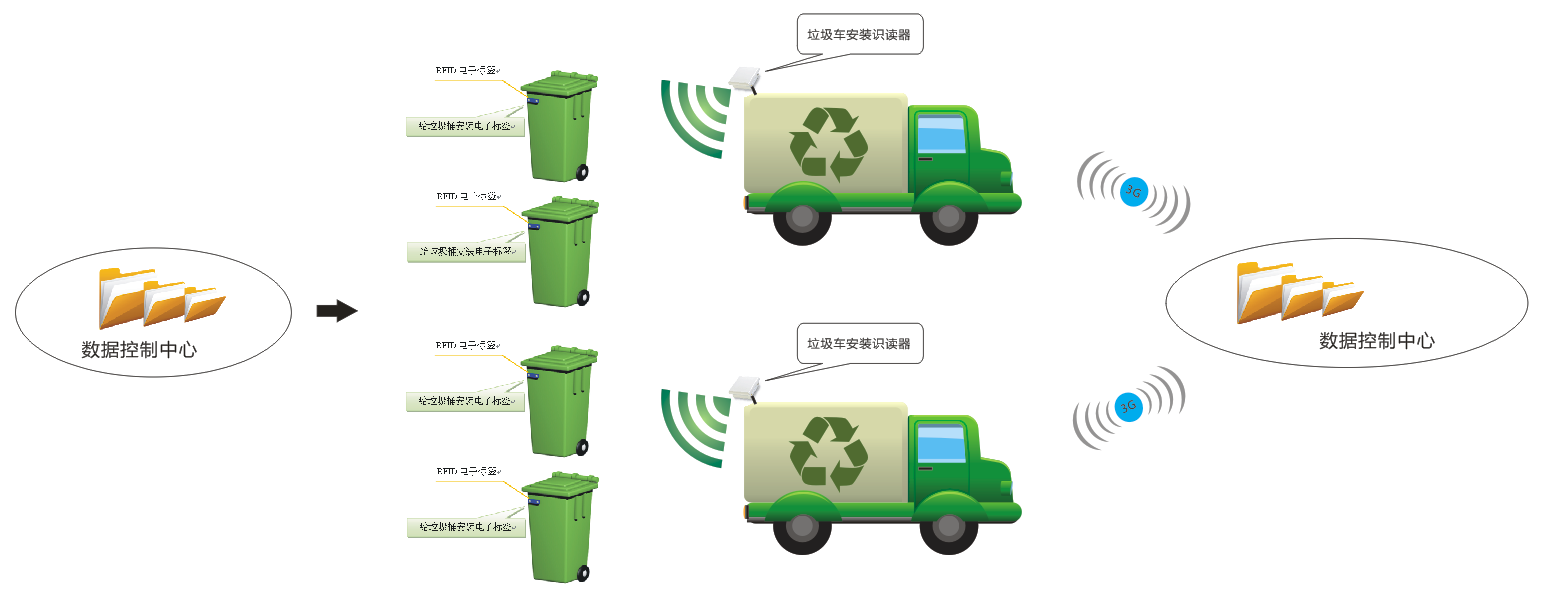

系统拓扑图

第三部分  系统组成

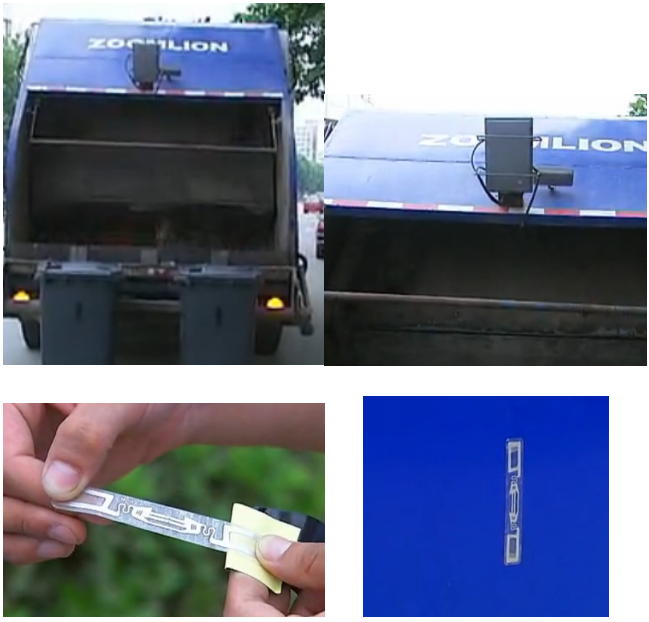

前端设备

RFID读写器,通过了汽车行业标准:TS16949

    Reader内嵌高性能UHF RFID模块,它满足于恶劣环境作业标准要求用于卡车、叉车和汽车(在车辆读者模型),非常适合部署在各种各样的室内和室外应用。一个版本是用于支持应用程序调用的最 大容许输出功率允许欧盟法规。利用当地个人电脑(不包括)通过RS-232串行接口提供命令和控制。

 Reader包含以下特性:

 1、支持EPCglobal Gen2(ISO 18000-6C)与抗碰撞,和先进的抗干扰

2、三个反向TNC天线端口支持单站50 Ohm天线

3、9Pin系列连接器,支持RS232与异步数据传输速率高达921.6 kbps

4、2个通用输入和一个输出,可以通过Molex连接器

5、确认满足车载标准

6、无误的Reader性能在车辆与数以百计的标记的资产如工具、电子和IT设备,设备备件

 技术参数

标签/传输协议

标签协议

EPC Class 1 Gen 2(ISO 18000-6C);  DRM支持,

先进的防冲撞和抗干扰性能



射频接口

天线连接器

三反向TNC天线端口支持单50欧姆天线

(在电压驻波比小于1.5:1频率范围操作)

RF输出

 独立的读写模式,5至30dBm输出(1W),±1dBm可调

频率特性

频率依据如下要求调解: FCC902-928MHz;

ETSI865.6-867.6MHz; MIC910-914MHz

传输控制接口

通信接口

9Pin串口连接器,支持RS232。

异步数据传输速率高达921.6kbps。 DTR信号关闭,使用省电模式

GPIO传感器/控制

2通用输入和一个输出,可连接Molex©

指示灯与I/O


协议

字段长度及CRC 16Bits

规格

外形尺寸

216mm长×133mm宽×38mm高

供电

AC/DC电源

单独:10-16伏VDC,12V:最 大值8W
与交流电源适配器:100-240VDC,50-60Hz,最 大值10W

闲置电量消耗

最 大值1.7W(使用电源管理模式,可降至0.1W)

环境特性

工作温度

-40℃to75℃;交流电源适配器:0℃ to40℃

存储温度

-40℃to85℃;交流电源适配器:-10℃ to70℃

环境标准

确认满足车载标准为:
动力热循环;热冲击阻力一个& B;动力振动耐久;机械冲击;

湿度温度循环;水/液体入口;连接器/利用拉推;电压过分强调;

静电放电

性能

标签识读率

大于190标签/秒

标签识读距离

大于30feet(9m),用6 DBIL天线(36 dBm的EIRP)

最 大接收灵敏度

-65 dBm

硬件结构

RFID专用芯片

Intel/Indy R1000

用户闪存

16KB

标签缓存

200个标签

电子标签


RFID电子标签以不同的样式应用到不同的物资或管理中,其特点:安装方式多样,可粘贴、可悬持、可钉钉;多尺寸设计方案,可以满足各类需求;无须布线,实施快捷方便;内容可反复擦写,存储容量大。

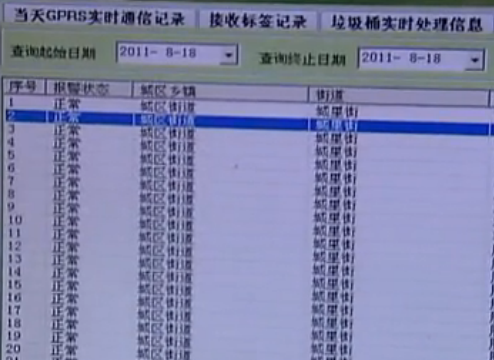

管理软件


举例

系统特点

1. 非接触式数据采集

RFID技术极大地增强了管理者对被采集对象的信息收集、交换与跟踪能力。使用者无需近距离接触垃圾桶减少了工人对垃圾余味的吸入并提高了作业效率,从而有助于管理者实施对垃圾桶的动态化管理。

2. 安全性高

标签的数据存取具有密码保护,无法仿造,并且标签指示加密技术,这种高度安全性的保护措施使得标签上的数据不易被伪造和篡改。

3. 体积小型化、形状多样化

由于RFID识别标签可制作贴纸型,具有薄、尺寸小特点。专门制造符合垃圾桶表面贴附的智能标签;

4. 可重复使用

现今的条形码印刷上去之后就无法更改, RFID标签则可以重复地新增、修改、删除RFID卷标内储存的数据,方便信息的更新。

5. 防冲突

垃圾桶在等待运输过程中通常会堆放在一起,勉不了不同类别的垃圾桶前后放置;采用RFID技术解决方案,具有多卡防碰撞识别技术,高可同时识别200多张卡片,也可以搜到几米范围内特定的一张标签,盘点和搜索的便利性突出。

6. 可与条码相结合

电子标签表面可印刷图案和条码,可以与条码结合一起使用,可搭配二维条码扫描引擎,方便一机多用,在作业单上核对信息和读取条码。

第四部分  结束语

垃圾桶虽小,但必不可少。垃圾桶在改变城市容貌方面发挥着巨大作用。随着08年8月"减塑令”的实施。环保越来越受到人们的关注。全球每年产的垃圾在500亿t,而且现在已不支持垃圾掩埋,故其管理与回收利用责任重大。RFID技术是全球先进的自动识别
